国产一级二级三级在线观看视频,兔费看黄片一区二区,欧美一级婬片A片人杂交动漫,国产一级特爆一级毛片

達克羅涂層附著力測試方法-行業資訊-世晟機械科技有限公司

行業資訊

達克羅涂層附著力測試方法

發布日期:2022-08-10








        附著力是指兩種不同物質接觸部分的相互吸引力,達克羅涂層附著力是指涂層或漆膜與基底之間結合的牢固程度。附著力是涂料的重要指標,漆膜的牢固附著是達克羅涂料實現基體材料保護的重要基礎。漆膜的附著力除了取決于所選用的涂料基料外,還與底材的表面預處理、施工方式以及涂膜的保養有十分重要的關系,例如,在潮濕、有銹蝕、有油脂的金屬表面涂裝,附著力就差。因此漆膜附著力的測定受到涂料、涂裝、防腐等行業的廣泛關注。
目前涂層附著力測試的方法主要有劃圈法附著力測試法、劃格法附著力測試法和拉開法附著力測試法。三種測試方法各有其特點和適應性。





劃圈附著力測試法


方法簡介:采用尖角唱針穿透至底材,施以一定荷重,在以一定的回轉直徑劃圈的同時勻速運動,根據劃圈對漆膜的破壞面積來對附著力結果進行評價。



常用標準:GB/T 1720-1979



評級方法:劃圈附著力共分為7個等級,按順序檢查各部位漆膜的完好程度。從1級至7級附著力依次降低,7級最差。



方法特點:此法適用于各種單一涂層附著力的測定,是一種間接測定的方法,得到的不是單純的附著力,還包括涂層的變形和破壞時的抵抗力,但是操作簡單快捷。






劃格附著力測試法


方法簡介:采用切割刀具,以直角網格圖形切割涂層穿透至底材,來評定涂層從底材上脫離的抗性的一種試驗方法,其結果評價方法通過涂層脫落面積來評定,切割的間距取決于涂層厚度和底材類型。



常用標準:GB/T 9286-1998,ISO 2409-2013

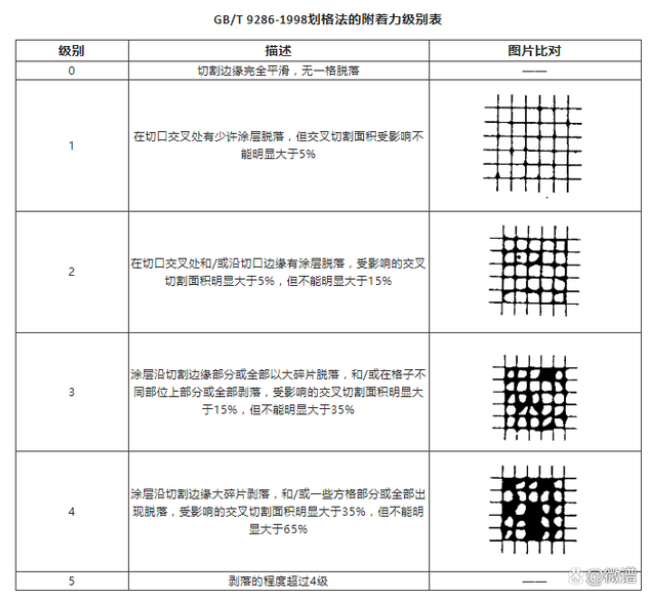

評級方法:在良好照明的環境下,目視檢查測試面涂層的脫落情況。附著力共分6個等級,從0級到5級涂層附著力依次遞減,5級最差。GB/T 9286-1998劃格法的附著力級別見下表。











方法特點:劃格法適用于測量厚度小于250mm的涂層,也可用于多涂層的測定,但由于不易判斷是涂層與底材之間的附著力還是涂層之間的附著力,因此多用于單涂層的測定。劃格法也屬于間接測試法,操作簡單,應用較廣。





拉開法附著力測試法


方法簡介:拉開法附著力是在指定的速度下,在試樣的膠結面上施加垂直、均勻的拉力,來測定涂層之間或涂層與底材之間的附著力破壞所需要的力,通常以測得的單位面積的拉力大小來表示附著力。



方法簡介:拉開法附著力是在指定的速度下,在試樣的膠結面上施加垂直、均勻的拉力,來測定涂層之間或涂層與底材之間的附著力破壞所需要的力,通常以測得的單位面積的拉力大小來表示附著力。



常用標準:GB/T 5210-2006,ISO 4624-2016



評級方法:拉開法附著力以破壞強度和破壞性質來表示,破壞強度以試樣被拉開時的負荷與試柱面積的比值來表示,以MPa計。破壞性質通過目測破壞表面來確定,以下為破壞類型。
A——底材的內聚力破壞;
A/B——第一道涂層與底材間的附著破壞;
B——第一道涂層的內聚破壞;
B/C——第一道涂層與第二道涂層間的附著破壞;
n——復合涂層的第n道涂層的內聚破壞;
n/m——復合涂層的第n道涂層與第m道涂層間的附著破壞;
-/Y——最后一道涂層與膠黏劑間的附著破壞;
Y——膠黏劑的內聚破壞;
Y/Z——膠黏劑與試柱間的膠結破壞。



方法特點:拉開法附著力適用于較厚涂層,單涂層和多涂層體系,測定涂層之間的附著力時,可優先選用該方法。拉開法屬于直接測定法,能用數值表示涂層附著力,可用于研究涂料配方是否合理及全面評價涂層整體附著效果。此法較為復雜,且須等膠黏劑完全固化后才能進行試驗。


世晟機械科技有限公司是一家全球性的為表面工程處理,提供系統解決方案的常州達克羅廠家,提供達克羅,達克羅工藝,達克羅設備,無鉻達克羅,達克羅涂覆等產品。現有廠房面積20000多平米,擁有員工360人,可為客戶每年提供60條達克羅、無鉻達克羅生產線及3000噸普通達克羅涂液和環保型無鉻達克羅涂液。世晟目前已為德國寶馬、奔馳、大眾、伊朗沙希德·科拉杜茲工業、越南精密機械廠、美國福特、美國天合汽車集團、印度巴拉克公司等企業提供表面工程處理的解決方案。
© 世晟機械科技有限公司 蘇ICP備11079303號 www.pc718.com XML

產品展示

視頻中心

聯系我們

回到頂部
